文山变压器容量特性测试仪无源变压器损耗测量部分1．基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的70％以上才可用来测试空载损耗。短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。2．测试方法根据不同的测试项目以下分别进行介绍：⑴ 对单相变压器空载损耗的测量：将变压器非测试端开路，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于测量单相变压器。图5-2 直接接入测量单相变压器空载损耗⑵ 对单相变压器短路（负载）损耗的测量：与测量单相变压器空载损耗的接线方式基本相同，可参照图十九接线；不同点只是做短路试验时变压器的非测试端人工短连接。⑶ 单相电源分相对三相变压器空载损耗的测量：当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。基本方法是将三相变压器当作三台单相变压器，轮换加压，即依次将变压器的一相绕组短路，其他两相绕组施加电压，测量空载损耗和空载电流。根据被测变压器的绕组连接方式可分为图5-3（a.b.c.）所示三种情况；

变压器铁芯电流接地测试仪放心购买 <文山>天正华意电气设备有限公司

文山变压器容量特性测试仪单相电源空载测试CA相测完 单相电源空载测试终计算结果测量完毕，单击“完成”键，将三相的测量结果计算后，综合显示。显示的结果分别包括三相各自的测试电压以及校正后的三相空载电流和空载损耗。此外，系统还会根据所测得的空载损耗，推测所测变压器的性能水平代号，供工作人员参考。此时，单击“保存”即可保存相关数据。4.2 负载损耗测试在特性界面选定“负载测试”项，进入负载测试设置界面。空载测试是需要外配交流电源（包括升压、调压设备）的测试。“负载测试”与“空载测试”的各个界面和各项操作基本相似。下面只详细描述一下不同之处，相同之处不再重复负载测试参数设置界面4.2.1负载损耗测试参数设置进行负载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。当前温度：该值用于将测试到的负载损耗校正到标准负载试验条件（如75℃）下负载损耗的校正公式为，其中K代表电阻温度系数。其算法为式中t为测试时的实际温度。阻抗电压的温度校正公式为式中代表当前温度下实际测得的阻抗电压百分比，代表当前温度下的实际测得的负载损耗，表示被测变压器的实际额定容量。请用红外测温仪测量被测变压器的当前温度。标称容量：即为被试变压器的额定容量；校正温度：正如“当前温度”项中提到的，负载损耗实验需要将结果进行校对，校对到统一的温度范围，此处即为那个统一的温度范围。一般油浸式变压器的校正温度为75℃，而干式变压器则有多种不同的校正温度。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。

文山变压器容量特性测试仪我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。 有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

<文山>天正华意电气设备有限公司 变压器铁芯电流接地测试仪放心购买 <文山>天正华意电气设备有限公司

文山变压器容量特性测试仪单相电源空载测试CA相测完 单相电源空载测试终计算结果测量完毕，单击“完成”键，将三相的测量结果计算后，综合显示。显示的结果分别包括三相各自的测试电压以及校正后的三相空载电流和空载损耗。此外，系统还会根据所测得的空载损耗，推测所测变压器的性能水平代号，供工作人员参考。此时，单击“保存”即可保存相关数据。4.2 负载损耗测试在特性界面选定“负载测试”项，进入负载测试设置界面。空载测试是需要外配交流电源（包括升压、调压设备）的测试。“负载测试”与“空载测试”的各个界面和各项操作基本相似。下面只详细描述一下不同之处，相同之处不再重复负载测试参数设置界面4.2.1负载损耗测试参数设置进行负载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。当前温度：该值用于将测试到的负载损耗校正到标准负载试验条件（如75℃）下负载损耗的校正公式为，其中K代表电阻温度系数。其算法为式中t为测试时的实际温度。阻抗电压的温度校正公式为式中代表当前温度下实际测得的阻抗电压百分比，代表当前温度下的实际测得的负载损耗，表示被测变压器的实际额定容量。请用红外测温仪测量被测变压器的当前温度。标称容量：即为被试变压器的额定容量；校正温度：正如“当前温度”项中提到的，负载损耗实验需要将结果进行校对，校对到统一的温度范围，此处即为那个统一的温度范围。一般油浸式变压器的校正温度为75℃，而干式变压器则有多种不同的校正温度。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。

文山变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效

变压器铁芯电流接地测试仪放心购买 <文山>天正华意电气设备有限公司

文山变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效

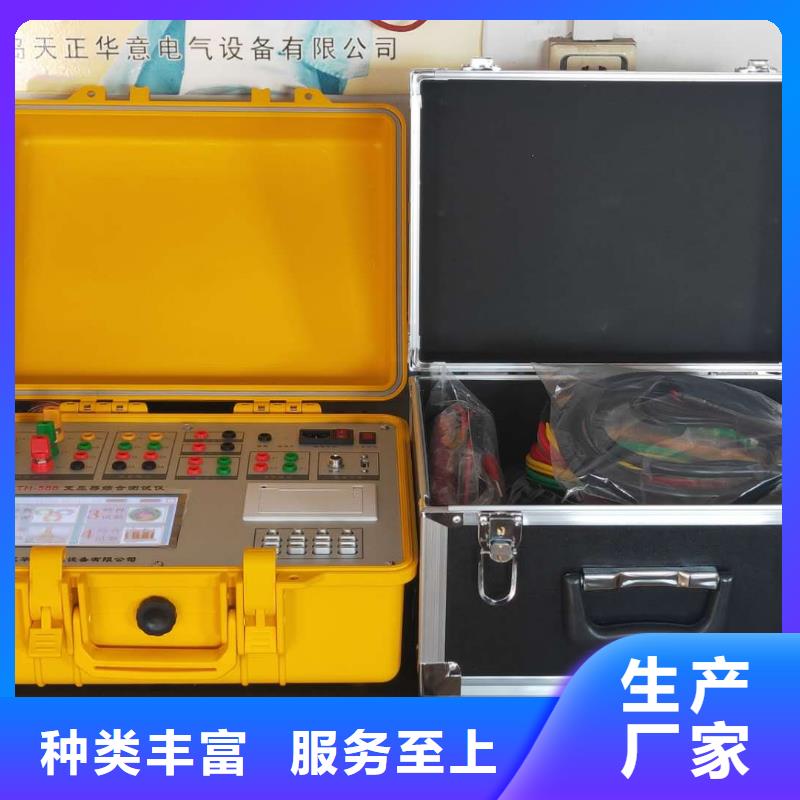

文山变压器容量特性测试仪第二章 技术指标1、输入特性有源部分：电压测量范围：0~10V 电流测量范围：0~10A无源部分：电压测量范围：0~800V 宽量限（可以外接电压互感器）。电流测量范围：0~100A内部全部自动切换量程（可以外接电流互感器）。2、准确度：电压、电流、频率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比测试精度：0.2％4、直阻参数I.输出电流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA档）a.1Ω-250Ω （40mA档）b.100mΩ-50Ω (200mA档)c.5mΩ-10Ω (1A档)d.1mΩ-2Ω (5A档)e.0.5mΩ-0.8Ω (10A档)IV.准确度：大于5毫安：2‰ 小于5毫安： 5‰5、工作温度：－10℃~ ＋40℃6、绝缘：⑴ 电压、电流输入端对机壳的绝缘电阻≥100M?。⑵ 工作电源输入端对外壳之间可承受工频2KV（有效值）、历时1分钟试验。7、体积：41cm×35cm×18cm8、重量：6Kg第三章 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。3.1 结构尺寸图一 主机与配件箱尺寸3.2 面板布置图二 面板布置图面板布置图说明：列是变压器特性测试输入端子，有电压输入端子（Ua、Ub、Uc、Un）输入范围（0-750V），电流输入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）输入范围（0-100A）；第二列是容量测试端子，包括（UaUbUcUn；IaIbIc）；第三列是变压器综合测试端子，变比测试，匝比测试；第四列是直流电阻测试端子，接地端子；一列是温度采集，变压器外观数据电子卡尺采集端子，上部是电源插座、工作开关；面板左下方为液晶显示屏；液晶右侧为打印机和控制键盘。

文山变压器容量特性测试仪各项参数的具体说明如下：?电流档位：电流量程的选择，包括5A和100A两档。?PT变比：当被测电压超过本仪器的电压测量范围时，需要外接电压、电流互感器扩展量程进行电压、电流的测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如：采用10kV/400V时，设置为25。?CT变比：当被测电压或电流超过本仪器的测量范围时，需要外接电压、电流互感器扩展量程进行测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如：采用100A/10A的电流互感器时，设置为10。?高额定电压：被测变压器的高压侧额定电压，单位kV；?低额定电压：被测变压器的低压侧额定电压，单位kV；?高压直阻：被测变压器的高压侧绕组的直阻值，取3个线电阻平均值；?低压直阻：被测变压器的低压侧绕组的直阻值，取3个线电阻平均值；?校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。?当前温度：当前温度：输入当前的被测变压器的本体温度；?校正温度：用于对测试结果做温度校正，国标要求变压器的短路损耗应在温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，因此当前温度的准确直接影响容量的判断结果。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器（S7-S25）、国标干式配电变压器（13标准SCB9-13）、国标干式配电变压器（20标准SCB12/14/18/15/17/19）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压。?设定容量：被测变压器的额定容量值，单位kVA；接线方式：指被测变压器的内部接线方式（即联结组别）

<文山>天正华意电气设备有限公司 变压器铁芯电流接地测试仪放心购买

文山变压器容量特性测试仪液晶界面液晶显示界面主要有十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1、主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相变测试、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。各功能选项的用途分别为：?容量测试：用来测量变压器的容量值。?参数设置：用来对变压器空负载试验的必要的参数进行设置。?有源负载：用仪器内部电源来进行变压器的短路试验，无需其他辅助设备。?单相空载：使用单相电源进行三相变压器的空载试验；在现场三相电源一般不容易满足要求，我公司独创了一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器，只需要单相市电（交流220V）即可进行空载试验。?三相空载：使用外接的三相电源进行变压器的空载试验。?单相变测试：外接电源测试单相变压器的空负载、三相变的零序阻抗。?三相短路：使用外接的三相电源进行变压器的短路试验。?结果查询：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?电气参数：用来进行各种电参量的测量，包括：波形显示、矢量分析、实时数据。?谐波分析：用来检测试验电源的谐波含量。
